El dibujo técnico
|
|
|
|
|
|
El dibujo técnico es un
procedimiento utilizado para representar topografía, trabajos de
ingeniería, edificios y piezas de maquinaria que consiste en un dibujo
normalizad. La utilización del dibujo técnico es importante en todas las
ramas de la ingeniería y en la industria, y también en arquitectura y
geología.
|
|
|
|
Cesar Alejandro Calderón Rojas
|
|
20/02/2013
|
|
|
|
E
|
l
propósito fundamental de un dibujo técnico es transmitir la forma y dimensiones
exactas de un objeto. Un dibujo en perspectiva ordinario no aporta información
acerca de detalles ocultos del objeto y no suele ajustarse a su proporción
real. El dibujo técnico convencional utiliza dos o más proyecciones para representar
un objeto.
Estas
proyecciones son diferentes vistas del objeto desde varios puntos que, si bien
no son completas por separado, entre todas representan cada dimensión y detalle
del objeto.
 |
Mesa de dibujo
|
E
|
s donde se realiza el dibujo y el gráfico, tiene que ser de una superficie
completamente lisa, puede ser de madera o plástico o algún otro material liso.
La mesa tiene unos sostenes que permiten la inclinación de la misma parte para
mayor comodidad.
Cuando no
se dispone de mesa de dibujo es aconsejable dibujar sobre un tablero de dibujo
en la que se pueda fijar el papel y trabajar con comodidad.
 |
El tecnígrafo
|
E
|
l tecnígrafo es un
aparato con un brazo de desplazamiento paralelo y una cabeza giratoria con un
transportador de ángulos graduable, al que se unen dos reglas graduadas que
forman un ángulo de 90º entre sí.
Por medio del brazo las
reglas se desplazan en paralelo desde una posición a otra, cubriendo con sus
desplazamientos toda la superficie de la mesa. Con el tecnígrafo se combinan
las funciones de: escuadra, transportador de ángulos y regla T. El
tecnígrafo permite el trazado de rectas paralelas cualquier dirección.
La regla T
|
E
|
s una
regla con una cabeza en uno de sus extremos. Cuando se utiliza debe mantenerse
la cabeza del instrumento de forma firme para asegurarse que las líneas que se
dibujen sean paralelas, así mismo sirve de apoyo para las escuadras para
realizar otras tareas. De modo que sirve de apoyo para otros elementos.
El paralex
|
E
|
l paralex facilita el
trazado de rectas paralelas. Es un aparato que se compone de una regla,
generalmente de plástico, que tiene en sus extremos unas pequeñas poleas por
las que pasas unos hilos de gran resistencia, fijos a la mesa y al tablero, y
que guían el desplazamiento vertical de la regla.
.jpg)
PAPEL
|
E
|
l papel
en el dibujo técnico es el soporte material donde plasmar el objeto u conjunto
de objetos que se van a dibujar.
L papel
es una materia compuesta de fibras de celulosas entrelazadas
Entre
estos tenemos:
§
Papel para dibujo a lápiz: es
un papel opaco de color blanco, mate y de textura rugosa.
§ Papel para dibujo a tinta: es un papel
opaco de color blanco y de textura lisa ligeramente satinado. El papel para
tinta es necesario que sea compacto y poco poroso para que no absorba y
extienda la tinta.
§
Papel vegetal: es un papel semitransparente, impermeable y duro. Se
emplea para calcar planos a tinta y luego reproducirlos.
§ Papel para croquis:
es un papel de calidad inferior a los
anteriores. Se puede utilizar papel opaco de color claro o blanco; también se
usan papeles cuadriculados, milimetrados y pautados para facilitar el trazado a
mano alzada.
El papel para dibujo lo podemos encontrar en el comercio en
tamaños normalizados que se llaman formatos (los formatos son los
tamaños normalizados de hojas de papel). El largo de un formado es igual
al ancho del formato anterior. El ancho de un formato es igual a la
mitra del largo del formato anterior. Si tenemos un formato y queremos obtener
el siguiente, bastará con que dividamos por la mitad.
LOS FORMATOS DE PAPEL EN DIBUJO TÉCNICO
Las normas para los dibujos
facilitan al dibujante su ordenación en el despacho y en el taller para las
consultas y remisiones.
El margen de la portada es:
·
En los formatos
A0-A3: 10mm
·
En los formatos
A4-A6: 5mm
|
FORMATO
|
ANCHURA (mm)
|
LONGITUD (mm)
|
|
DIN A-0
|
841
|
1149
|
|
DIN A-1
|
594
|
841
|
|
DIN A-2
|
420
|
594
|
|
DIN A-3
|
297
|
420
|
|
DIN A-4
|
210
|
297
|
|
DIN A-5
|
148
|
210
|
|
DIN A-6
|
105
|
148
|
.jpg)
Escuadras
Las más comunes que se usan son de 60, 30 y la de 45, estas
se usan junto con la regla T o regla paralela cuando se dibujan líneas verticales
o inclinadas.

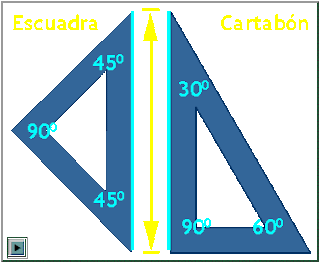

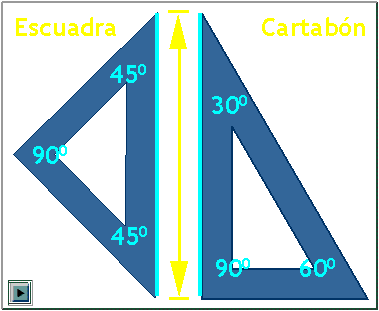

El juego de escuadras consta de la escuadra y el cartabón
El juego de escuadras consta de la escuadra y el cartabón
·
Escuadra:
es
la pieza que tiene forma de triángulo rectángulo isósceles. Los catetos forman
el ángulo de 90º, son iguales y cada uno de ellos forma con la hipotenusa un ángulo
de 45º.
·
Cartabón:
tiene forma de triángulo rectángulo
escaleno, en el que el cateto menor es igual a la mitra de la hipotenusa y los
ángulos que forman los catetos con la hipotenusa son de 30º y 60º.
 |
El escalímetro
|
L
|
as escalas están referidas normalmente al metro,
siendo la más usadas: Esc. 1:100, Esc. 1:75, Esc. 1:50, Esc. 1: 20. Las escalas
se usan para medir, es muy importante que los dibujantes sean precisos con la
escala. La escala empleada debe indicarse en la tira o cuadro para él título.
Los escalímetros son reglas métricas graduadas en centímetros y milímetros.
Tiene forma piramidal y cuenta con varias escalas diferentes.
 |
El compas
|
E
|
ste instrumento sirve para dibujar circunferencias y arcos. Tiene de dos
brazos, en uno se encuentra la punta y en el otro una puntilla o mina que gira
teniendo como centro el brazo con la punta.
Otros tipos de compases son:
■ La bigotera: es un compás empleado en el
trazado de circunferencias de diámetro pequeño. A diferencia del compás, sus
brazos son rígidos. Su manejo es similar al del compás.
■ Bigotera loca: es un compás de
características parecidas al anterior. Tiene dos brazos: uno de ellos es un eje
terminado en una aguja y el otro gira loco alrededor del primero. A veces
también se le llama bailarina. Se utiliza para el trazado de
circunferencias de radio muy pequeño.
■ Compás
de precisión: reúne las características del compás y de la bigotera. La
apertura de sus brazos, que son articulados, se efectúa mediante un eje
roscado. Se puede trazar circunferencias de hasta 720 mm de diámetro. Es el más
usado actualmente.
.jpg)
Plantillas
|
L
|
as plantillas son láminas de
plástico transparente, en las que hay diferentes formas. Las más utilizadas
son:
·
Las plantillas
de curvas permiten trazar curvas que no se pueden trazar con el compás
·
Las plantillas
flexibles son de metal con revestimiento de goma o de plástico y tiene la
ventaja de adaptarse a todo tipo de curvas.
·
Las plantillas
de rotulación sirven para la escritura de caracteres normalizados con gran
precisión y rapidez.
·
Las plantillas de borrar Estas
son piezas metálicas delgadas que tienen varias aberturas que permiten borrar.
.jpg)
 |
Estilógrafo
|
E
|
l estilógrafo es el
instrumento que se utiliza para el trazado a tinta. Anteriormente se utilizaba
el tiralíneas. Los estilógrafos llevan un depósito para la tinta que, conectado
a un tubo interior, permite utilizarlo sin tener que recargarlo continuamente.
.jpg)
 |
Lápiz
|
E
|
l lápiz es una barra de madera
de sección cilíndrica o hexagonal, en cuyo interior se aloja una barrita de
grafito (mina). Los lápices se clasifican en:
·
Blandos: son
lápices de minas muy negras, blandas y grasas que manchan al tocarlas. Se
utilizan en el dibujo artístico.
·
Medios: son lápices de minas de dureza media.
Se emplean dibujos a mano alzada o croquis.
·
Duros: son lápices de minas claras (grises), no ensucian el papel y
son apropiados para trazados finos en el dibujo técnico. Se emplean para papel
blando o vegetal.
·
Extra
duros: son lápices de minas muy duras y se
utilizan para realizar dibujos sobre superficies de gran dureza.
|
|
NUMEROS
|
SIGLAS
|
|
BLANDAS
|
0-1
|
8B-7B-6B-5B-4B-3B
|
|
MEDIAS
|
2-3
|
2B-B-HB-F
|
|
DURAS
|
4-5
|
H-H2-H3-H4-H5
|
|
EXTRA DURAS
|
6-7-8-9
|
H6-H7-H8-H9-H10
|
.jpg)
Sacapuntas
|
D
|
Espués de haber cortado la madera de un lápiz con una navaja o sacapuntas
mecánico, se debe afinar la barra de grafito del lápiz y darle una larga punta
cónica.
.jpg)
Borrador
|
L
|
a goma de borrar blanda o de artista, es útil para limpiar el papel o la
tela de los marcos y suciedades dejados por los dedos que perjudican el aspecto
del dibujo terminado.
Transportador de ángulos
El transportador de ángulos es un
instrumento en forma de círculo o semicírculo, de plástico transparente, cuya
graduación se halla grabada en su contorno.
Al transportador de ángulos también se le
conoce como círculo o semicírculo graduado, aunque su nombre
técnico goniómetro.
